Ensayo Triaxial en Melipilla: Análisis de Resistencia en Suelos del Maipo

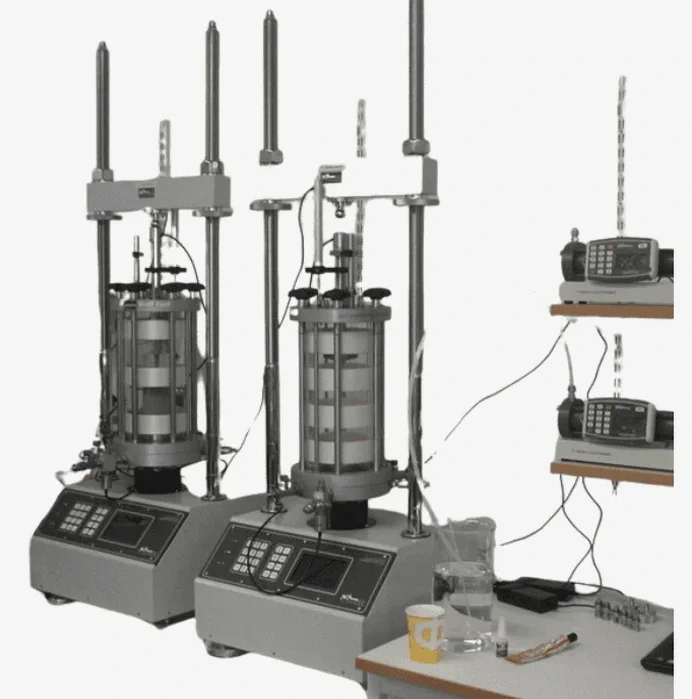

La celda triaxial se presuriza lentamente sobre la muestra inalterada. En Melipilla trabajamos con equipos servo-controlados que aplican etapas de saturación, consolidación y rotura controlada. La muestra, tallada desde un bloque extraído en la ribera sur del río Maipo, se confina dentro de una membrana de látex. El agua desaireada circula a contrapresión para eliminar burbujas. Solo así se logra una saturación Skempton superior al 95%. Luego se aplica el esfuerzo desviador mientras la presión de cámara simula la profundidad de fundación real. El pistón de carga avanza a velocidad constante. Los transductores registran carga, desplazamiento y presión de poros. De esta curva tensión-deformación se obtienen la cohesión y el ángulo de fricción interna, datos que definen si el suelo resistirá la estructura o requerirá mejoramiento. Cuando el material presenta gravas finas, combinamos el ensayo con una estabilidad de taludes si el proyecto contempla cortes en el cerro La Cruz.

La envolvente de falla de Mohr-Coulomb se traza con al menos tres probetas ensayadas a diferentes presiones de confinamiento, garantizando representatividad estadística del macizo.

Cómo trabajamos

Melipilla está a 174 metros sobre el nivel del mar y su subsuelo refleja la dinámica sedimentaria del Maipo. Lo que más vemos en esta zona son depósitos aluviales con intercalaciones de arena limosa y bolones redondeados. La presión de confinamiento en cámara se ajusta a la cota de desplante real. Para una losa a 2 metros usamos 50 kPa; para un sello de fundación a 5 metros aplicamos 120 kPa. La fase de consolidación isotrópica drena el exceso de presión intersticial. En suelos finos saturados esto puede demorar horas. El ensayo consolidado-no drenado (CU) con medición de presión de poros es el más solicitado en la provincia. Permite obtener parámetros efectivos c’ y φ’ para análisis a largo plazo. Si el material es granular limpio corremos un triaxial drenado (CD) para obtener la envolvente de Mohr-Coulomb directa. En proyectos de retención donde el nivel freático está alto, complementamos con muros contención para verificar empujes laterales con los parámetros de resistencia obtenidos en cámara triaxial.

Factores del terreno local

Un conjunto habitacional de cuatro torres se proyectó sobre la terraza fluvial baja, cerca del estero Puangue. Las calicatas mostraron arena fina limosa hasta los 4 metros, luego un estrato de grava arenosa. El estudio de mecánica de suelos inicial solo consideró ensayos de compresión simple en la capa superior. Al excavar para las zapatas apareció agua a tres metros. El contratista notó inestabilidad en el fondo de la excavación. Revisamos el perfil estratigráfico y extrajimos muestras Shelby en la arena saturada. Corrimos una serie de triaxiales consolidados-no drenados con presiones de cámara de 100, 200 y 400 kPa. El ángulo de fricción efectivo dio 28 grados, muy por debajo de los 34 asumidos en el diseño original. La cohesión efectiva resultó casi nula. Con esos parámetros reales la capacidad de soporte caía un 40%. Hubo que rediseñar las fundaciones con losas más rígidas y un sistema de drenaje perimetral. En esa misma campaña aplicamos densidad cono arena para verificar la compactación del relleno estructural colocado después del drenaje.

Valores típicos

Parámetro	Valor típico
Tipo de ensayo	No consolidado-no drenado (UU), Consolidado-no drenado (CU), Drenado (CD)
Diámetro de probeta estándar	50 mm para suelos finos, 100 mm para gravas finas
Presión de confinamiento máxima	Hasta 1000 kPa según celda de Bishop y Wesley
Satellite de saturación	Parámetro B de Skempton ≥ 0.95
Velocidad de deformación en CU	0.05 a 0.10 mm/min en función del tiempo de consolidación
Medición de presión de poros	Transductor en base de pedestal con válvula de doble cierre
Normativa aplicable	NCh1508, NCh433, NCh2369

Servicios complementarios

Triaxial cíclico para licuefacción

Aplicamos carga cíclica no drenada para evaluar el potencial de licuefacción en arenas sueltas saturadas. Relevante en sectores aluviales con nivel freático somero dentro de la cuenca de Melipilla.

Ensayo de consolidación unidimensional

Determinamos el asentamiento por consolidación primaria y secundaria en suelos finos compresibles mediante edómetro. Esencial para predecir deformaciones a largo plazo bajo cargas de terraplén.

Corte directo en suelos granulares

Para gravas arenosas donde el tallado de probetas triaxiales es dificultoso, ejecutamos corte directo en caja cuadrada de 100 mm. Obtenemos envolventes de resistencia rápida y residual.

Ensayos de permeabilidad de laboratorio

Medimos la conductividad hidráulica en permeámetros de pared flexible o rígida. El coeficiente k alimenta modelos de infiltración y drenaje para obras de retención en el valle del Maipo.

Preguntas comunes

¿Qué diferencia hay entre un triaxial UU, CU y CD para un proyecto en Melipilla?

El triaxial UU (no consolidado-no drenado) se usa para suelos cohesivos en condición de carga rápida, donde no hay disipación de presión de poros durante la construcción. El CU (consolidado-no drenado) es el estándar en Melipilla porque permite obtener parámetros efectivos c’ y φ’ midiendo presión de poros durante la rotura, aplicable a análisis de estabilidad a largo plazo. El CD (consolidado-drenado) se corre en suelos granulares donde el drenaje es libre y queremos la envolvente de Mohr-Coulomb en tensiones efectivas. La elección depende del tipo de suelo, la velocidad de carga en obra y la posición del nivel freático en el perfil.

¿Cuánto cuesta un ensayo triaxial en la zona de Melipilla?

El costo de un ensayo triaxial en Melipilla varía entre $910.000 y $1.494.000 según la cantidad de probetas, el tipo de ensayo (UU, CU o CD) y la presión de confinamiento requerida. Una serie completa con tres puntos para trazar la envolvente de falla se sitúa en el rango superior. El precio incluye el tallado de muestras inalteradas, saturación con medición de parámetro B y el informe con círculos de Mohr y trayectoria de tensiones.

¿Qué norma chilena rige el ensayo triaxial y qué parámetros entrega?

La norma chilena NCh1508 establece el procedimiento para el ensayo de compresión triaxial en suelos. El ensayo entrega el ángulo de fricción interna (φ), la cohesión (c), el módulo de elasticidad no drenado (Eu) y la curva tensión-deformación. Con tres probetas ensayadas a diferentes presiones de confinamiento se traza la envolvente de resistencia de Mohr-Coulomb. Para diseño sísmico en Melipilla, los parámetros se interpretan según las disposiciones de la NCh433 y NCh2369.
